Крестовины круглые



Крестовины используются для одновременного соединения трех или четырех воздуховодов. Соединение с помощью крестовины обеспечивают большую скорость монтажа и герметичность высокой степени.

Разнообразие выпускаемых конфигураций позволяет использовать крестовины при монтаже любых систем вентиляции. С помощью крестовины соединить друг с другом можно как воздуховоды круглых сечений, так и круглые воздуховоды с прямоугольными.

При соединении трех воздуховодов на четвертую сторону одевается заглушка. Изготавливается крестовина из оцинкованной стали. Сначала из листа вырезаются отдельные детали, затем при помощи сварки они скрепляются друг с другом. Все острые края подлежат обработке.


Выпускаются кретовины четырех типов:

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Тип Чертеж крестовин Параметры по умолчанию

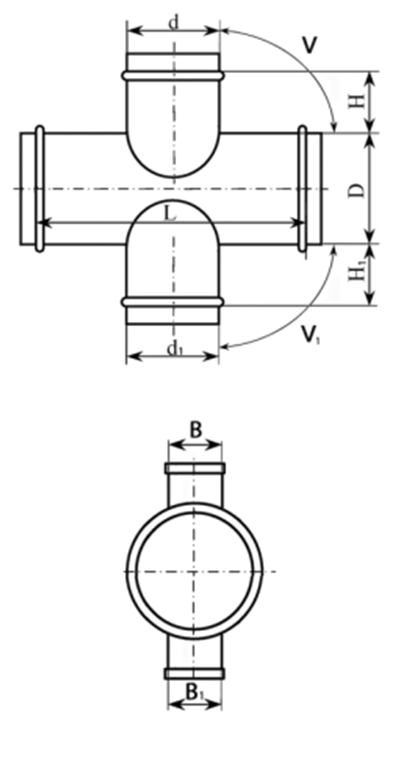

Тип 1

H = H1 = 60 мм

L = d + 120 мм

V = V1 = 90 град

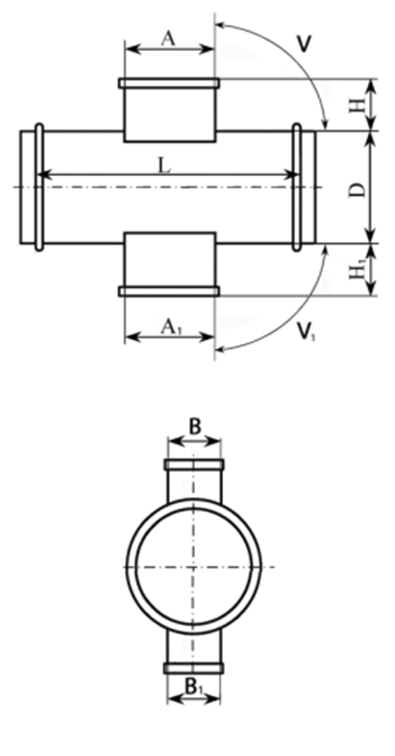

Тип 2

H = H1 = 100 мм

L = A + 120 мм

V = V1 = 90 град

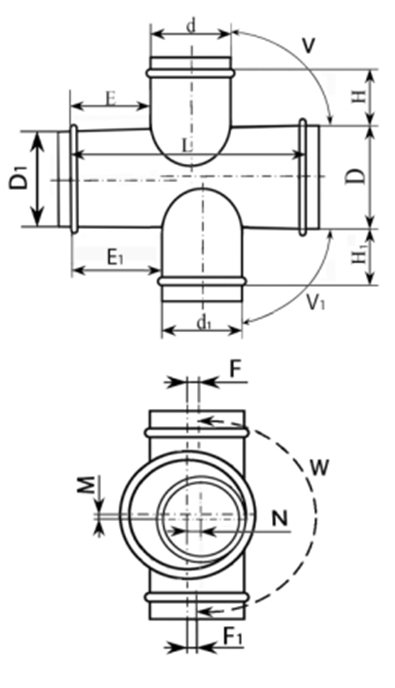

Тип 3

H = H1 = 60 мм

L = d + 120 мм

V = V1 = 90 град

W = 180 град

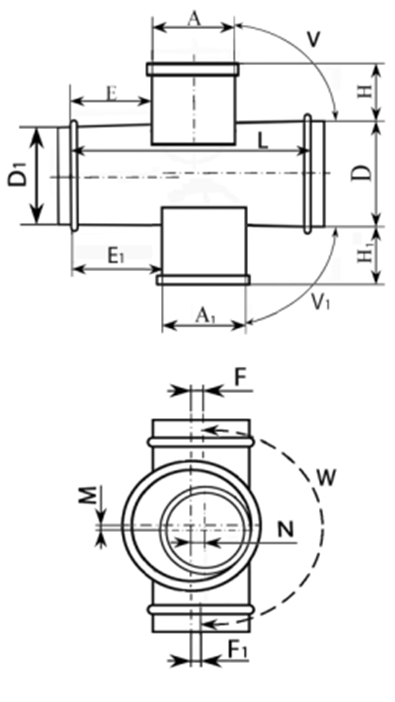

Тип 4

H = H1 = 100 мм

L = A + 120 мм

V = V1 = 90 град

W = 180 град
