Тройники круглые



Тройник представляет собой прямой участок трубы с врезкой, расположенной по центру. Врезка может быть как круглого  сечения, так и прямоугольного. Диаметр прямого участка имеет стандартные для воздуховодов значения и может быть от 100 мм до 1250 мм. Стандартно тройники производятся  с врезкой под 90 или 45 градусов. Однако при необходимости угол может быть любым.

Высота врезки и длина тройника также имеют стандартные значения. При необходимости соотношение диаметров, высоты врезки и длины тройника может быть любым, с учетом технологических ограничений.

Выпускаются тройники четырех типов:

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Тройник круглый с врезкой 900
Тип Чертеж тройника

Параметры по умолчанию

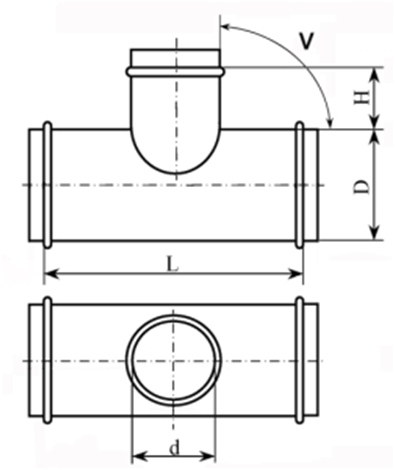

Тип 1



H = 60 мм

L = d + 120 мм

V = 900

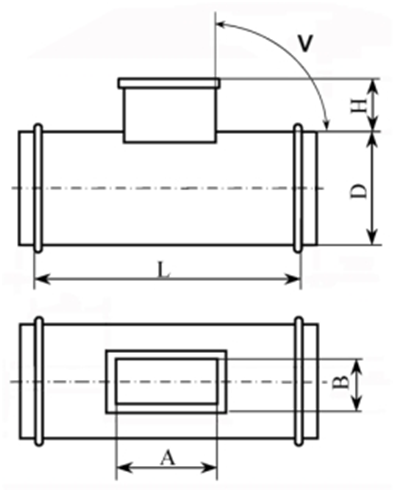

Тип 2

H = 100 мм

L = A + 120 мм

V = 900

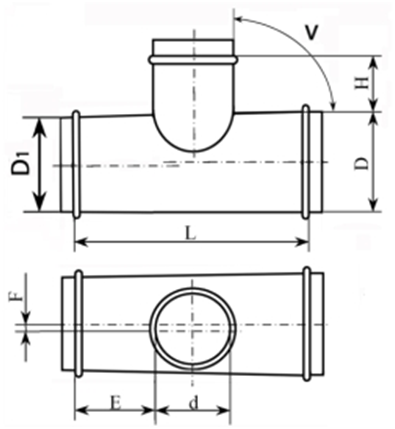

Тип 3

H = 60 мм

L = d + 120 мм

M = N = 0 мм

V = 900

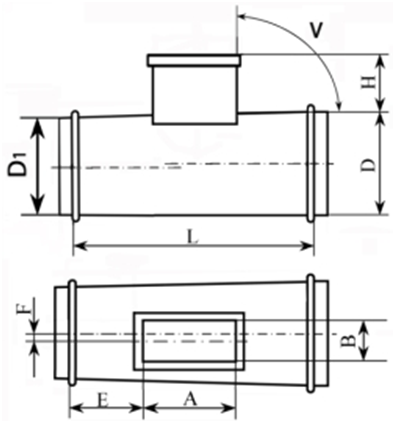

Тип 4

H = 100 мм

L = A + 120 мм

M = N = 0 мм

V = 900



Тройник круглого сечения применяется для создания ответвления (разводки) сети воздуховодов. Ответвление может быть как по горизонтали, так и по вертикали, в зависимости от положения тройника.


Типы соединения для тройников:

 на ниппелях;

 на резиновом уплотнителе;

 на фланцах.

Также изготавливаем тройники с углом различным от 900. Применяется для разветвления участка воздухораспределительной сети вентиляционной системы.


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Тройник круглый с врезкой различной от 900
Тип Чертеж стройника Условное обозначение

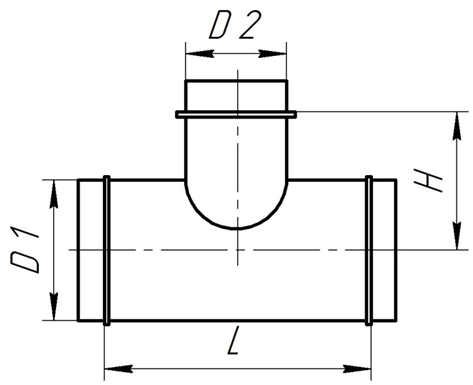

Тип 1 D1 – диаметр, мм.;
D2 – диаметр, мм.;
H – высота, мм.;
L – длина, мм.

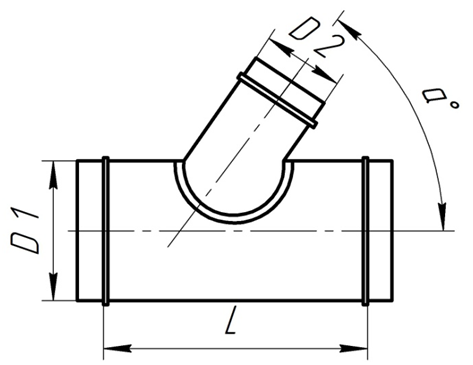

Тип 2 D1 – диаметр, мм.;
D2 – диаметр, мм.;
L– длина, мм;
α — угол, °.

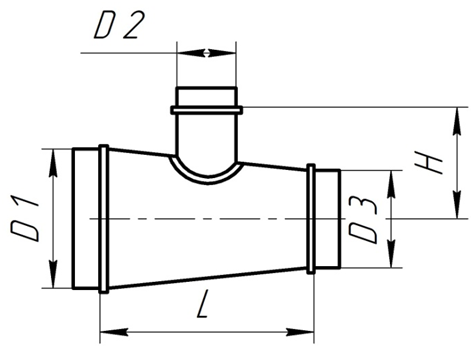

Тип 3 D1 – диаметр, мм.;
D2 – диаметр, мм.;
D3 – диаметр, мм.;
L – длина, мм;
Н – высота, мм.



При изготовлении изделия важно соблюдать соотношение размеров, с учетом технологических ограничений. Дополнительно возможно изменение длины L, а также изготовление перехода для соединения воздуховодов разного сечения.
По типу соединения применяются следующие варианты:  фланцевое (фланец из шины с уголком) и ниппельное. Стандартное соединение - фланцевое.
