Переходы прямоугольные

Переходы прямоугольные делятся на два типа:

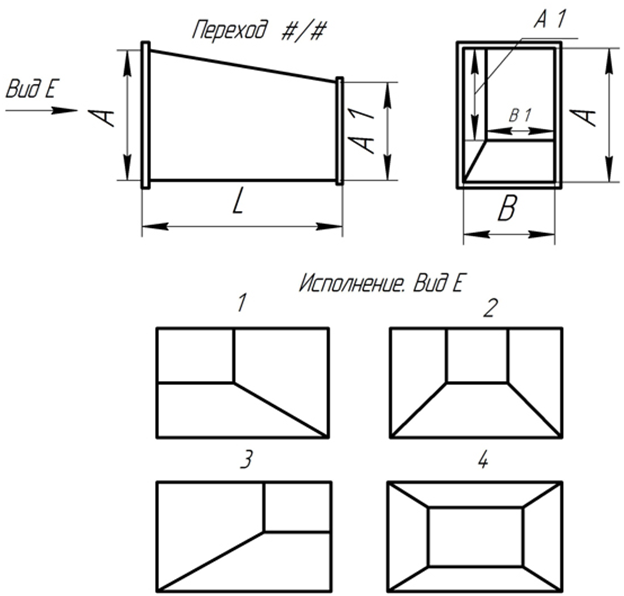

Переходы прямоугольные на прямоугольное сечение.

Применяется для соединения различных по размеру двух участков воздухораспределительной сети прямоугольной вентиляционной системы. Возможно любое соотношение размеров (A, B, C, D, L, E, F) с учетом технологических ограничений.

СХЕМА:

УСЛОВНОЕ ОБОЗНАЧЕНИЕ:

А - сторона А (высота), мм;

А1 - сторонаА1 (высота), мм;

В - сторона В, мм;

В1 - сторона В1, мм;

L - длина, мм.

При изготовлении изделия важно соблюдать соотношение размеров, с учетом технологических ограничений.

Дополнительно возможно изменение длины L. А также изготовление перехода для соединения воздуховодов разного сечения.

По типу соединения применяются следующие варианты: фланцевое (фланец из шины с уголком) и ниппельное. Стандартное соединение - фланцевое.

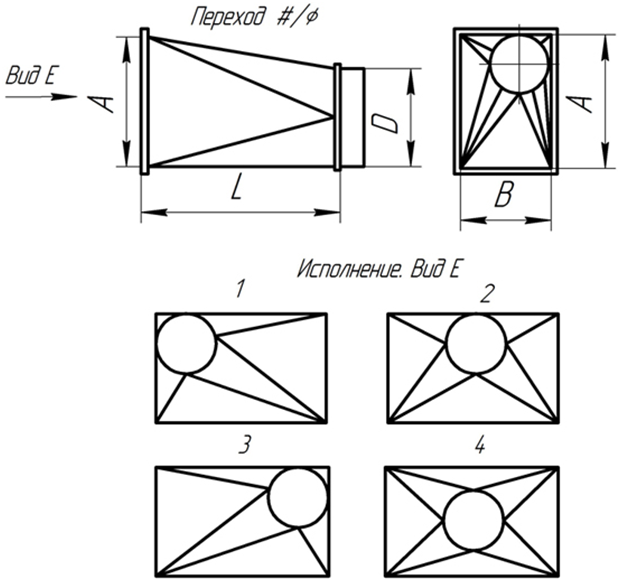

Переходы прямоугольные на круглое сечение.

Применяются для соединения различных по сечению двух участков воздухораспределительной сети вентиляционной системы. Возможно любое соотношение размеров (A, B, d, L, E, F) с учетом технологических ограничений;
